SHXG型重力式無閥濾池廣泛應用于地表水凈化、地下水除鐵除錳、循環水旁流過濾、生產廢水除懸浮雜質、有機污水經生化處理和二次沉淀池處理后的后續過濾以及室內游泳池水的過濾，是一種理想的水處理設備。

無閥過濾器工作原理

SHXG型重力式無閥濾池設備的工作原理是原水由進水管送入濾池,經過濾層自上而下的過濾,清水即從連通管注 入存水箱內貯存,水箱充滿后，水通過出水管入清水池。濾層不斷截留懸浮物,造成濾層阻力逐漸增加，因而促使虹吸管內的水位不斷升高。當水位達到虹吸輔助管，管口時,水自該管中落下,通過抽氣管借以帶走虹吸下降管中的空氣,當真空度達到合適值時,便發生虹吸作用，這時水管中的水自下而上的通過濾層，對濾料進行 反沖洗。當沖洗水箱水面下降至虹吸破壞管時，空氣進入虹吸管，虹吸作用破壞，反沖洗結束，進入下一周期工作。因而無需設置反沖洗水泵或反沖洗水塔。

SHXG型重力式無閥濾池適用范圍

  1、重力式無閥過濾器用于自來水廠過濾處理時，進水懸浮物宜小于15mg/l，出水懸浮物小于3mg/l；

  2、重力式無閥過濾器用于循環冷卻水旁濾處理時，進水懸浮物一般在15～30mg/l，出水懸浮物一般小于5mg/l；

  3、重力式無閥過濾器用于"加藥凝聚劑處理"時進水懸浮物50～100mg/l，出水懸浮物一般小于5mg/l。

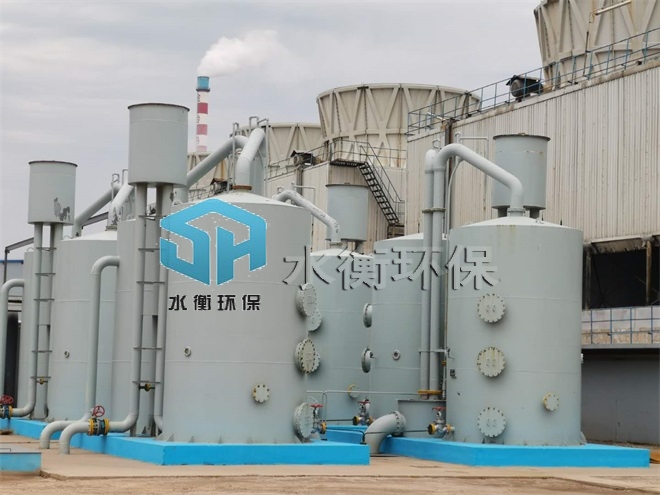

重力式無閥過濾器現場圖片：

SHXG型重力式無閥濾池技術參數

  1、平均濾速：10米/小時

  2、平均反沖洗強度：15升/米2·秒

  3、反沖洗歷時：5分鐘

  4、期終水頭損失值：1.50米、1.70米、1.90米（三檔任選）

  5、反沖洗膨脹高度：700×40%外加100mm高

  6、濾料層高度：700mm承托層厚度270mm

  7、進水濁度：不大于20度（用于地表水凈化）

  8、出水濁度：不大于3度（用于地表水凈化）

SHXG型重力式無閥濾池安裝尺寸
